Verschiedene nicht standardmäßige Lager Manufacturers

1. Konzept und Definition
A Nicht standardmäßiges Lager ist ein Lager, das von den etablierten Maß-, Geometrie- oder Leistungsspezifikationen der Standardlagerserien abweicht (z. B. denen, die von Organisationen wie ISO oder ABMA definiert werden). Diese Lager werden so konstruiert und hergestellt, dass sie spezifische Anforderungen erfüllen, die handelsübliche Standardlager nicht erfüllen können.
Der Bedarf an nicht standardmäßigen Lagern ergibt sich aus einzigartigen Designbeschränkungen in verschiedenen Anwendungen. Zu diesen Einschränkungen können gehören:
Begrenzter Platz: Ungewöhnliche Gehäusebohrungen, Außendurchmesser oder Breiten.
Besondere Belastungsbedingungen: Anforderungen für die Handhabung spezifischer Kombinationen von Radial-, Axial- oder Momentlasten, die für Standardgrößen nicht typisch sind.
Integrierte Komponenten: Die Notwendigkeit, dass das Lager andere Funktionsteile wie Zahnräder, Flansche, Dichtungen oder spezifische Montagemerkmale integriert.
Umweltfaktoren: Betrieb bei extremen Temperaturen, korrosiven Umgebungen oder unter Vakuumbedingungen.

2. Häufige Arten von nicht standardmäßigen Lagern

Nicht standardmäßige Lager umfassen ein breites Spektrum an Designs, oft maßgeschneidert. Zu den vorherrschenden Kategorien gehören:
Kupplungsausrücklager für Kraftfahrzeuge: Auch als Ausrücklager bekannt, sind sie ein Paradebeispiel für hochspezialisierte, nicht standardmäßige Lager. Sie dienen zum Ein- und Auskuppeln in Schaltgetrieben. Ihre Konstruktion umfasst häufig eine in ein Kunststoff- oder Metallgehäuse integrierte Lagereinheit mit spezifischen Montageschnittstellen und sie müssen hohen axialen Belastungen und Drehzahlen standhalten und gleichzeitig mit minimaler Schmierung arbeiten.
Lager mit Sonderabmessungen: Hierbei handelt es sich um Lager, die auf Standardkonstruktionen basieren (z. B. Rillenkugellager), jedoch nicht standardmäßige Bohrungsdurchmesser, Außendurchmesser oder Breiten haben, um in ein proprietäres Gehäuse oder eine proprietäre Welle zu passen.
Lager mit integrierten oder modifizierten Komponenten: Diese Kategorie umfasst:

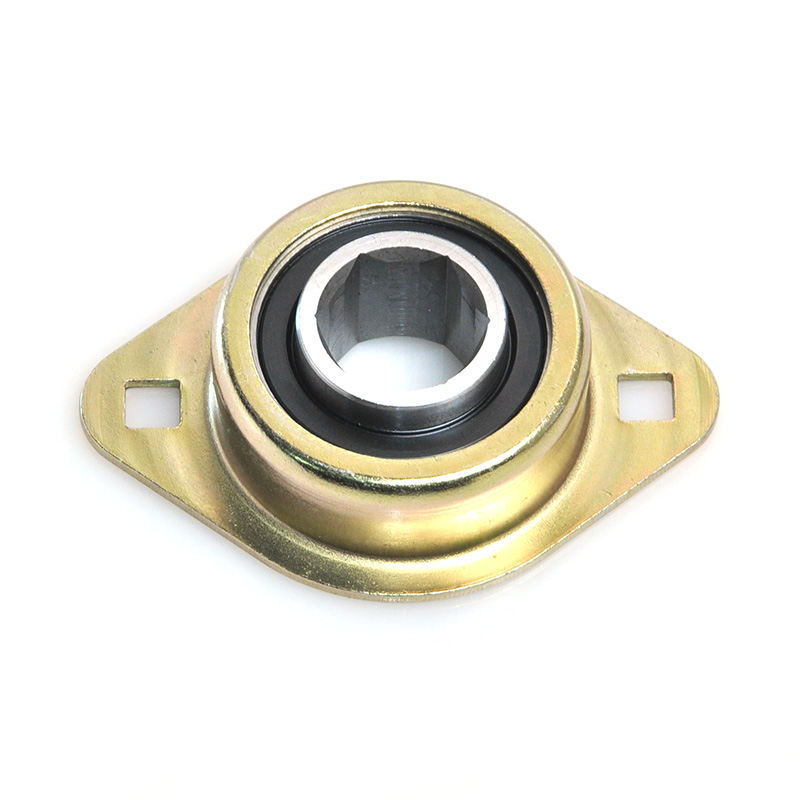

Flanschlager: Lager mit integriertem Flansch zur vereinfachten Montage und axialen Positionierung.
Lager mit verlängertem Innenring: Lager, bei denen der Innenring verlängert ist, um die Abdichtung oder Montage benachbarter Komponenten zu erleichtern.
Lager mit speziellen Dichtungen oder Abschirmungen: Maßgeschneiderte Dichtungslösungen für besondere Herausforderungen bei der Verschmutzung oder Schmiermittelretention.
Geteilte Lager: Diese Lager werden aus zwei oder mehr Teilen hergestellt und ermöglichen den Ein- und Ausbau ohne Demontage umgebender Maschinen, was für die Wartung in engen Räumen oder an großen Wellen von unschätzbarem Wert ist.
Miniatur- und Instrumentenlager: Extrem kleine, hochpräzise Lager, die in Anwendungen wie medizinischen Geräten, optischen Instrumenten und Präzisionsrobotik eingesetzt werden, wo Standardgrößen zu groß sind.

3. Bewerbungen

Nicht standardmäßige Lager sind in Branchen unverzichtbar, in denen die Gerätekonstruktion hochspezialisiert ist.
Automobilindustrie: Über Kupplungsausrücklager hinaus werden sie in Spezialgetrieben, Elektrofahrzeugkomponenten, Servolenkungssystemen und Nebenaggregaten eingesetzt, bei denen die Platz- und Schnittstellenanforderungen für jede Fahrzeugplattform einzigartig sind.
Unternehmen wie Xinchang Heyang Auto Parts Co., Ltd. sind auf solche Komponenten für einen globalen Automobilmarkt spezialisiert und liefern Lager für Fahrzeuge aus Japan, Korea, Deutschland, den USA und anderen Ländern.
Industriemaschinen: Fördersysteme, Druckmaschinen, Textilmaschinen und Lebensmittelverarbeitungsgeräte verwenden häufig nicht standardmäßige Lager, um die Leistung zu optimieren und die Montage zu vereinfachen.
Luft- und Raumfahrt und Verteidigung: In diesen Sektoren werden Lager benötigt, die unter extremen Temperatur-, Geschwindigkeits- und Lastbedingungen betrieben werden können, oft mit strengen Zuverlässigkeits- und Gewichtsanforderungen, was vollständig kundenspezifische Lösungen erfordert.
Landwirtschaft und Baugewerbe: Schwerlastmaschinen in diesen Bereichen verwenden robuste, oft nicht standardmäßige Lager mit großem Durchmesser in Anwendungen wie Drehpunkten, Rollen und Getrieben.

4. Vergleich: Standard- und Nicht-Standard-Lager

5. Häufig gestellte Fragen (FAQ)

F1: Was ist die typische Lieferzeit für ein nicht standardmäßiges Lager?
A1: Die Lieferzeiten variieren erheblich je nach Komplexität des Designs und dem Produktionsplan des Herstellers. Die Zeitspanne kann zwischen mehreren Wochen für eine einfache Änderung und mehreren Monaten für ein völlig neues, komplexes Design liegen.

F2: Wie wird die Qualität für maßgeschneiderte Lager sichergestellt?
A2: Seriöse Hersteller implementieren strenge Qualitätsmanagementsysteme. Dazu gehören Materialzertifizierung, Maßkontrollen während des gesamten Produktionsprozesses, Leistungstests (z. B. Geräusch-, Vibrations-, Lebensdauertests) und Funktionsvalidierung. Beispielsweise garantieren einige Hersteller von Automobilkomponenten die Qualität ihrer Produkte für eine bestimmte Lebensdauer, beispielsweise 50.000 Kilometer oder mehr.

F3: Welche Informationen sind erforderlich, um ein nicht standardmäßiges Lager anzufordern?
A3: Um ein genaues Angebot und Design bereitzustellen, benötigen Hersteller in der Regel Folgendes:
Detaillierte Maßzeichnungen oder CAD-Modelle.
Lastbedingungen (radial, axial, Moment).
Betriebsgeschwindigkeit (RPM).
Umgebungsbedingungen (Temperatur, Vorhandensein von Verunreinigungen).
Art und Regime der Schmierung.
Montage- und Dichtungsanforderungen.

F4: Sind nicht standardmäßige Lager weniger zuverlässig als Standardlager?
A4: Nicht unbedingt. Bei ordnungsgemäßer Konstruktion, Herstellung und Anwendung für den spezifischen Verwendungszweck können nicht standardmäßige Lager genauso zuverlässig oder sogar zuverlässiger sein als Standardlager. Ihre Zuverlässigkeit ist eine direkte Funktion des Designprozesses, der Materialauswahl, der Fertigungsqualitätskontrolle und der korrekten Anwendung.
