Wie funktioniert ein Kupplungsausrücklager? (Technischer Leitfaden)

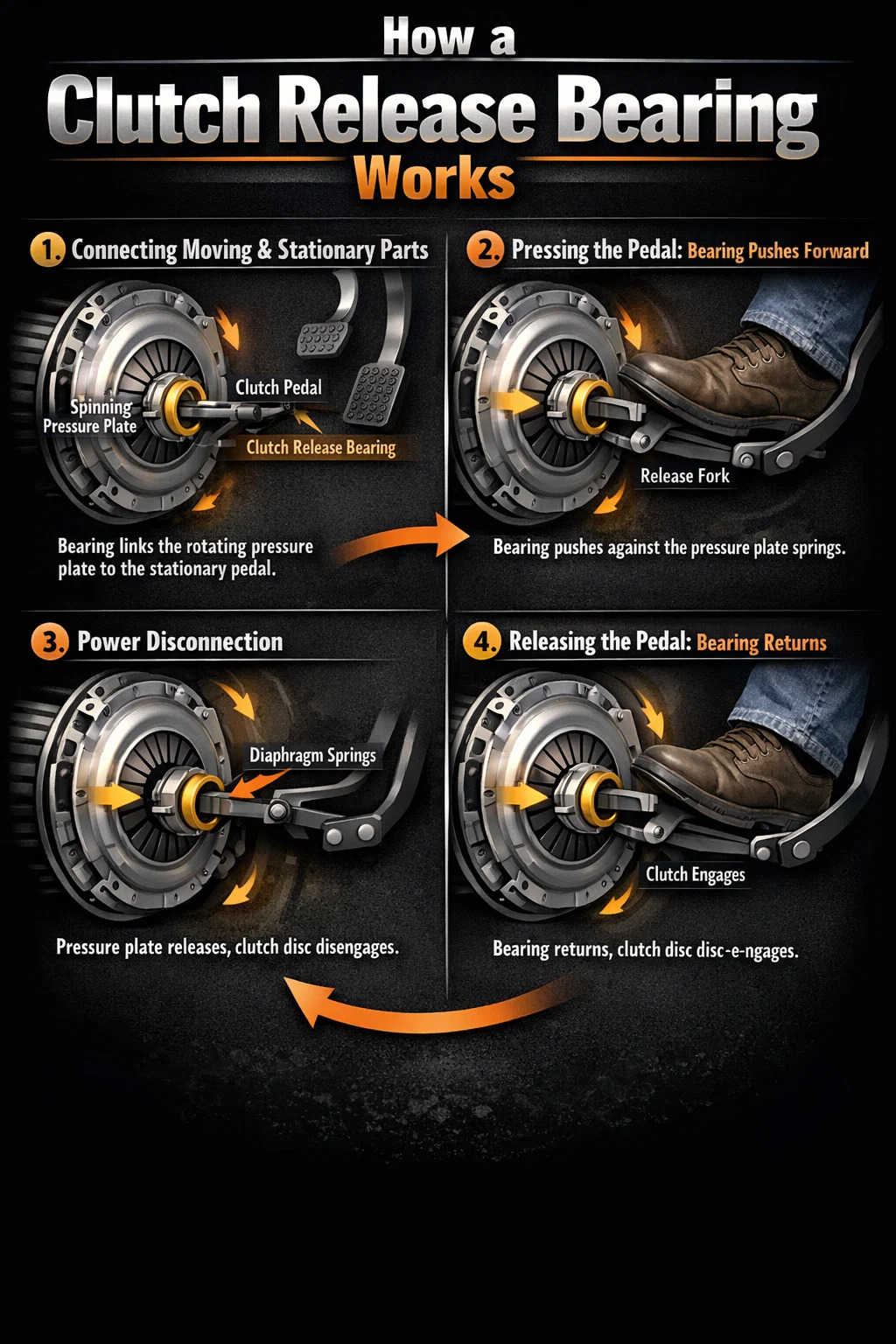

Das Kupplungsausrücklager ist ein bewegliches Gelenk, das für die „Druckübertragung“ verantwortlich ist. Das Funktionsprinzip lässt sich in die folgenden einfachen Schritte unterteilen:

1. Es fungiert als Brücke, die die „beweglichen“ und „stationären“ Teile verbindet.

Wenn das Auto fährt, dreht der Motor die Kupplungsdruckplatte mit hoher Geschwindigkeit, während Ihr linker Fuß und der Pedalmechanismus stationär bleiben. Wenn Sie das Kupplungspedal betätigen, wird die Kupplungsausrücklager Überträgt die Kraft Ihres stationären Fußes auf die schnell rotierende Druckplatte und ermöglicht so deren Interaktion.

2. Pedal betätigen: Das Lager beginnt zu „schieben“.

Wenn Sie das Kupplungspedal betätigen, wird die Kraft über Hydraulikflüssigkeitsleitungen oder -kabel auf die Ausrückgabel übertragen. Die Ausrückgabel wirkt wie ein Hebel und drückt das Kupplungsausrücklager entlang der Getriebewelle nach vorne. An diesem Punkt drückt ein Ende des Lagers gegen die Membranfedern in der Mitte der Druckplatte.

3. Stromunterbrechung: Aufgrund der Druckentlastung.

Wenn das Ausrücklager die Federplatten an der Druckplatte aufdrückt, drückt die Druckplatte nicht mehr fest gegen die Kupplungsscheibe. Dadurch wird verhindert, dass die Kraft des Motors auf das Getriebe übertragen wird, wodurch das Auto in den „Neutral“-Zustand versetzt wird, sodass Sie schalten oder anhalten können, ohne den Motor abzuwürgen.

4. Pedal loslassen: Das Lager kehrt in seine Ausgangsposition zurück.

Sobald Sie den Gang geschaltet und den Fuß losgelassen haben, zieht die Ausrückgabel das Kupplungsausrücklager in seine ursprüngliche Position zurück. Die Druckplattenfedern dehnen sich wieder aus und drücken die Kupplungsscheibe fest an das Schwungrad. Die Stromversorgung wird wiederhergestellt und das Auto fährt weiter vorwärts.
